写在前面

---

• 嗯，学K8S,看到这个。所以了解下。
• 这篇博客用于了解Openstack是什么，以及构成的基础组件。
• 笔记只是一些基础的东西，没有设计到Openstack基础环境配置及搭建，以后有这方面的需求，有时间在学。唉，要学的东西好多呀！**生活加油 ^ _ ^** 2021.06.15

过自己想要的生活不是自私，要求别人按自己的意愿生活才是。 —-王尔德

---

一、云介绍

什么是云计算？

对于到底什么是云计算，至少可以找到100种解释
根据 美国国家标准与技术研究院(NIST)定义：
云计算是一种按使用量付费的模式，这种模式提供可用、便捷、按需的网络访问，进入可配置的计算资源共享池(包括网络，服务器，存储，应用软件，服务)云服务，这些资源能够被快速提供，只需投入少量的管理工具，或与服务供应商进行很少的交互。通常涉及通过互联网来提供，动态易扩展的虚拟机的资源。

云计算的三大服务器模式

IaaS 云

• Iaas(Infrastructure as a Service)(an si),即基础设施即服务
• 提供给消费者的服务是对所有计算基础设施的使用
• 包括处理CPU、内存、存储、网络和其他基本的计算资源
• 用户能够部署和运行任意软件，包括操作系统和应用程序
• IaaS 通常分为三种用法：公有云、私有云和混合云

PaaS 云

• PaaS (Platform-as-a-Service)(pa si)，意思是平台即服务
• 以服务器平台或者开发环境按需提供的服务
• PaaS 不仅仅是单纯的基础平台，还包括对该平台的技术支持，应用系统开发、优化等服务
• 简单的说，PaaS也可以说是中间件即服务

  例如：淘宝，京东， 只是提供了买卖双方交互的平台，卖方可以在平台上购买商铺，出售商品；买方可以到平台上选择不同的商铺购买商品(平台本身并不参与买卖过程)，电商ERP等

SaaS 云

• SaaS(Software-as-a-Service)(sa si)软件即服务
• 是一种通过 Internet 提供软件的模式
• 软件厂商将应用软件部署在服务器上，客户可以根据自己实际需求，通过互联网自助购买所需的应用软件服务
• SaaS 云服务也可以说是一种软件云服务

  #例如：苹果的APP，所有的软件都在苹果的app服务器上，用户可以根据自己的需求进行购买,或者在阿里云上租一个Mysql服务

知名云服务器商

远程控制云服务器

远程控制协议

• RDP (端口号3389)，适用于 Windows 服务器

  步骤一：使用组合快捷键: “Win+R”组合键, 可打开“运行”对话框。
  步骤二：输入 “mstsc”，打开远程连接对话框。

• SSH(端口号22)，适用于 Linux 服务器、防火墙等设备

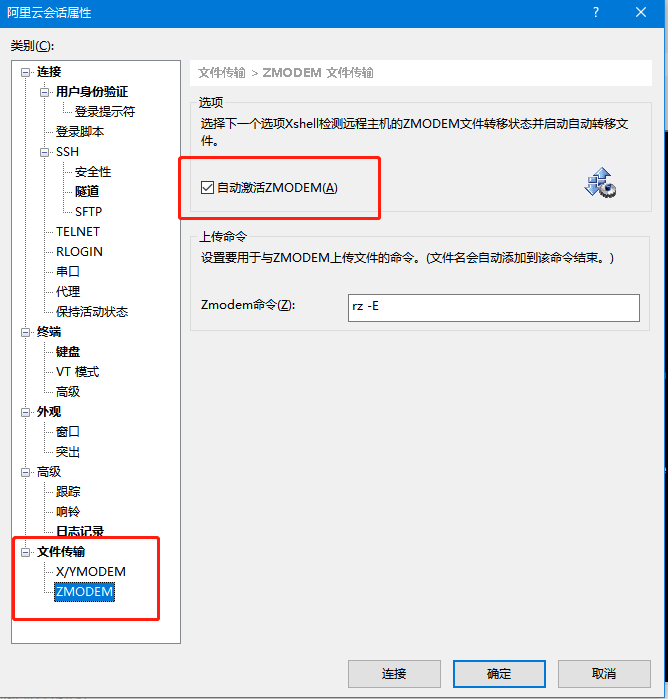

  #lrzsz软件的功能，可以实现windows和linux系统直接进行文件传输
  #linux中的文件上传到windows系统中，格式：[root@localhost ~]# sz
  #windows中的文件上传到linux系统中指定目录下，先cd进入到指定目录下，然后拖拽即可
  [root@localhost ~]$ yum -y install lrzsz



• 使用 xshell 在多个终端同时执行相同的命令

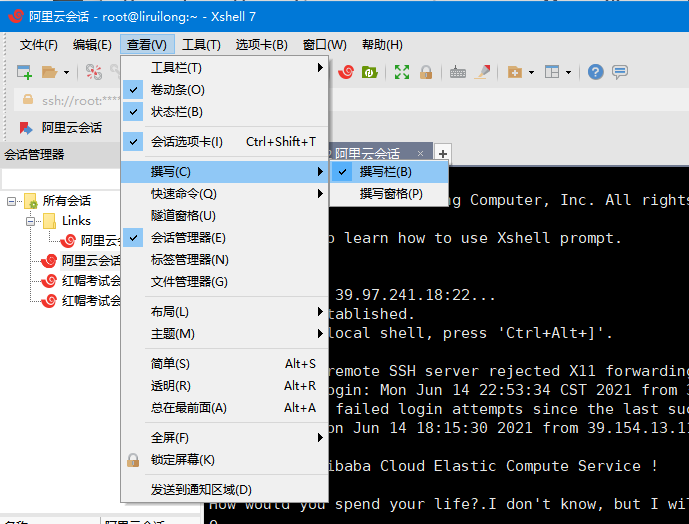

  第一步：选择 “查看”，选择 “撰写栏”

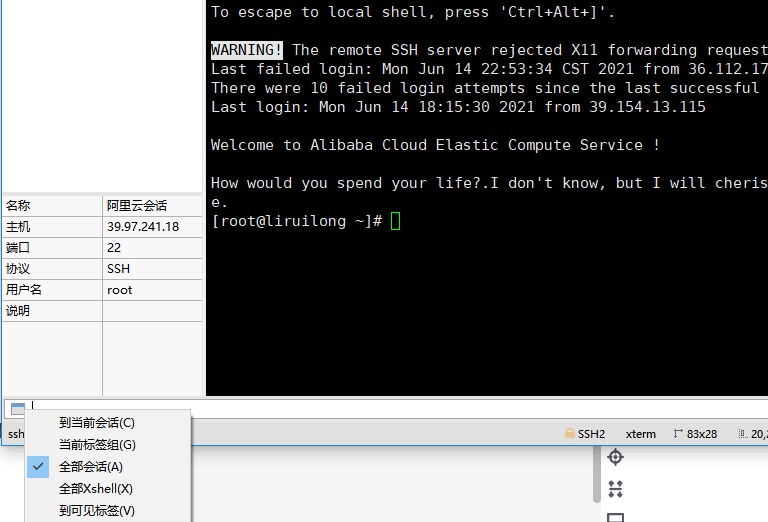

  第二步：选择图标，选择 “全部会话”


常用远程控制软件

PC端：Xshell、SecureCRT、Putty等
手机端：iTerminal、Termius、阿里云APP等

二、Openstack概述

OpenStack 是一个由 NASA(美国国家航空航天局)和 Rackspace 合作研发并发起的项目

• OpenStack 是一套 IaaS (基础云) 解决方案
• OpenStack 是一个开源的云计算管理平台
• 以 Apache 许可证为授权

Openstack 组件

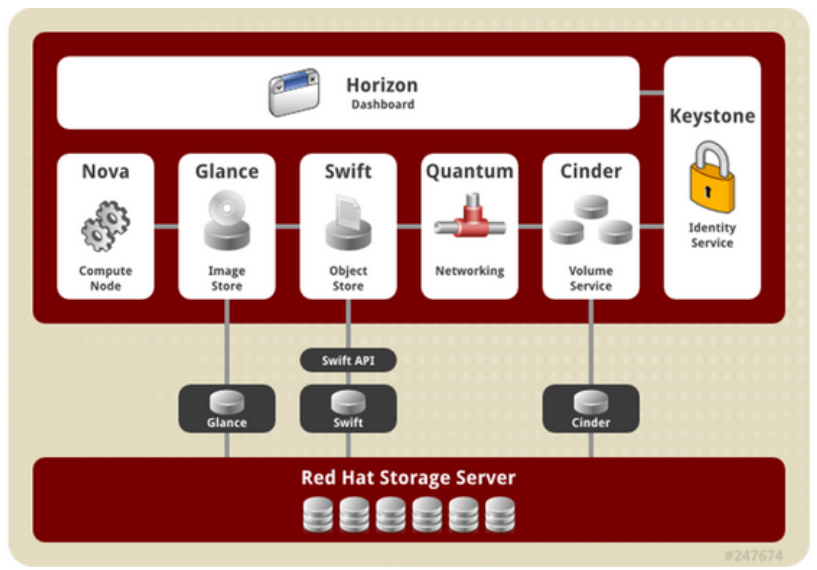

Openstack 结构图

组件名称	描述
Horizon组件	提供web页面环境，可以让用户注册账号，创建云主机，管理云主机；
Keystone组件	为所有组件提供公共的授权和认证；
Nova组件	被部署在多个节点上，提供了虚拟机的管理；
Glance组件	提供了镜像的管理功能，镜像则是构成虚拟机最基础的块结构；
Swift组件	对象存储组件，只有在搭建存储云的时候才会使用；
Neutron组件	网络组件，为openstack提供庞大的网络管理功能【会和centos7的networkmanager冲突，需要停止或卸载掉】
Cinder组件	为openstack提供卷管理，永久存储的服务

Openstack 组件 — Horizon

• Horizon 组件:
  • Horizon 为 OpenStack 服务的 Web 控制面板，它可以管理实例、镜像、创建密钥对，对实例添加卷、操作 Swift 容器等。
• Horizon 具有如下一些特点：
  • 实例管理：创建、终止实例，查看终端日志，VNC连接，添加卷等；
  • 访问与安全管理：创建安全群组，管理密钥对，设置浮动 IP 等；
  • 镜像管理：编辑或删除镜像
  • 管理用户、配额及项目用

Openstack 组件 — Keystone

• Keystone 组件
  • 为其他服务器提供认证和授权的集中身份管理服务
  • 也提供了集中的目录服务
  • 支持多种身份认证模式，如密码认证、令牌认证、以及 AWS(亚马逊web服务)登录
  • 为用户和其他服务提供了SSO认证服务

    #openstack部署完成以后，用户可以可以在openstack中创建很多台虚拟机，keystone组件可以提供对所
    有虚拟机的权限认证的管理服务

Openstack 组件 — Nova(镜像管理)

• Nova 组件
  • 在节点上用于管理虚拟机的服务
  • Nova 是一个分布式的服务，能够与 Keystone 交互实现认证，与 Glance 交互实现镜像管理
  • Nova 被设计成在标准硬件上能够进行水平扩展,安装在多台机器。
  • 启动实例时，如果有则需要下载镜像

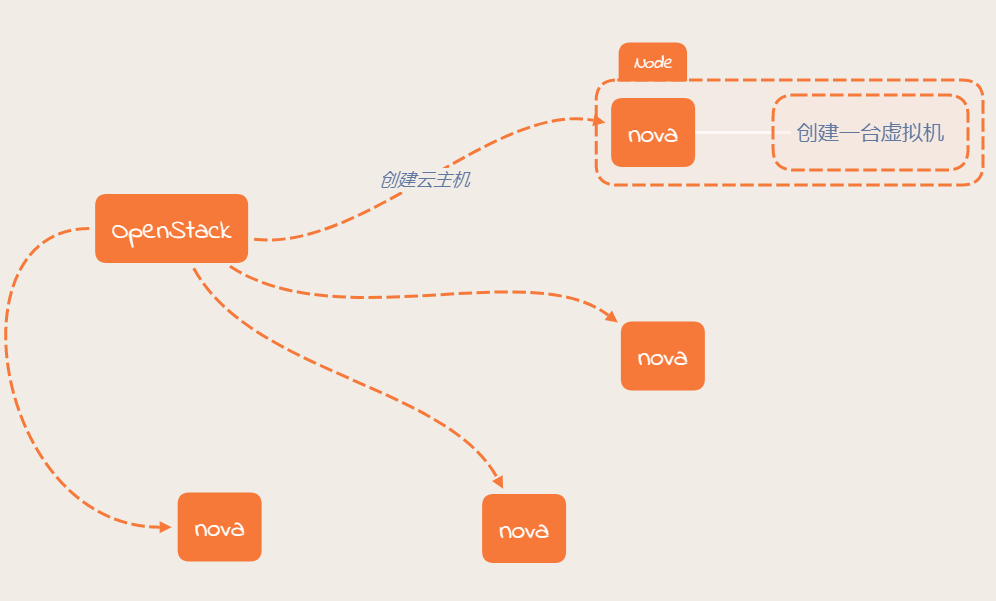

    #nova组件被部署在所有的节点上，用户在访问openstack要创建虚拟机时，openstack通过路由将请求发
    送给openstack集群中的其中一个nova节点，nova会在对应的节点上创建虚拟机，并将结果返回给用户(用
    户在虚拟机上进行的其他操作，也是由nova节点来完成的)

Openstack 组件 — Glance

• Glance 组件(类似于面向对象设计模式的原型模式和享元模式的结合),镜像管理
  • 扮演虚拟机镜像注册的角色
  • 允许用户直接存储拷贝服务器镜像
  • 这些镜像可以用于新建虚拟机的模板

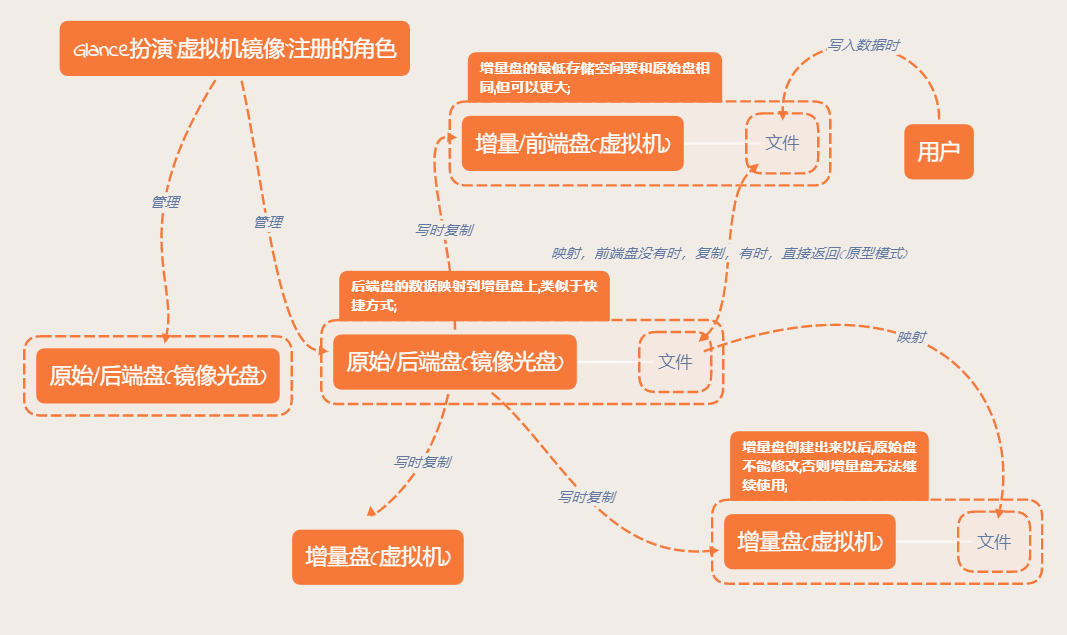

    `Glance组件` #类似于将镜像光盘上传到网络中，其他虚拟机要安装操作系统时，直接使用该镜像光盘即可，不需要重新下载【利用qcow2 —— 写时复制的技术】
    `COW`【copy on write】 #写时复制，例如：qcow2



Openstack 组件 — Swift

• Swift 组件
  • 这是对象存储的组件
  • 对于大部分用户来说，swift 不是必须的
  • 你只有存储数量到一定级别，而且是非结构化数据才有这样的需求

Openstack 组件 — Neutron(网络虚拟)

• Neutron 组件,网络抽象。
  • 一种软件，定义网络服务
  • 用于创建网络、子网、路由器、管理浮动IP地址
  • 可以实现虚拟交换机、虚拟路由器
  • 可用于在项目中创建 VPN

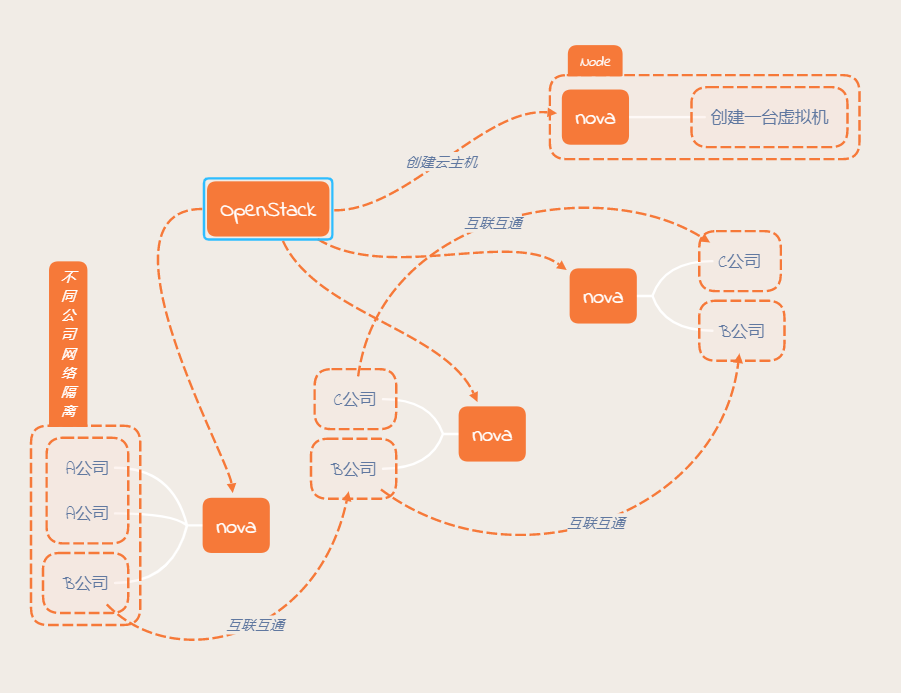

`用户在openstack中创建多台云主机时，多台云主机可能在不同的nova节点上`
`例如：A,B,C三家公司，分别购买了多台云主机，这些云主机都在不同的nova节点上`
`对于不同公司而言，自己购买的云主机需要可以互相连通，但是又不能和其他公司的云主机连通，这些功能
则由Neutron 组件可以实现`

Openstack 组件 — Cinder(存储虚拟)

• Cinder 组件
  • 为虚拟机管理存储卷的服务
  • 为运行在 Nova 中的实例提供永久的块存储
  • 可以通过快照进行数据备份
  • 经常应用在实例存储环境中，如数据库文件

Openstack 集群

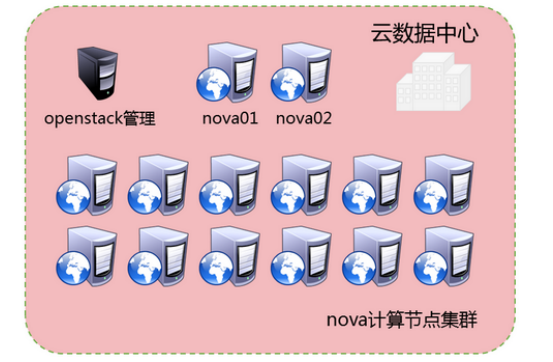

集群结构

配置 yum 与 时间服务器

• 搭建 yum 服务器
• 搭建 chronyd 服务器

嗯，需要学的东西挺多的，下周估计要工作了，时间不够，还要刻几方印，还有其他的东西要看，没法实战，所以暂时不看了，有这方面的需求，有时间在学。唉，要学的东西好多呀！ ^ _ ^ 2021.06.15
